光开关在任何自动化光学测试系统中有着不可替代的重要作用，是其中的核心器件，可以实现多个光学测试对象或者多种光学性能的自动化测试，避免因多次插拔光连接器而造成各种测量不确定性。

Dimension 为光学自动化测试系统提供了系列高性能 OSW 光开关模块，这些模块非常适用于实验室或高严格的制造生产环境，配合 Dimension 的通用光学测试平台，OSW 光开关可以在程序控制下自动路由光信号，支持对多通道和多个光学器件进行并行测量，显著减少测试时间，从而提升测试仪器的使用效率，降低整体测试成本。

注意：维度科技 OSW 光开关模块不是一个独立运行的设备，需集成在 ALPHA/OMEGA 机箱内工作。

尺寸(mm)：机箱 359x274x115；单插槽模块 285x133x35；双插槽模块 285x133x71



主要优势

• 可编程，支持时间、按键和程序控制多种方式切换

• 低插入损耗，低偏振相关损耗，通道一致性好

• 高可重复性，使用寿命超过1000万次

• 切换时间短，低于30ms

• 平台+模块化设计

• 支持远程控制等多种控制方式

主要应用

• 光路切换

• 光环路保护和切换

• 光纤网络远程监控

• 光器件测试与研究



可编程，支持多种触发方式

OSW光开关通过编程功能可以灵活设置光路切换触发方式，可以通过外部 TRIG信号，等待设定时间或者触摸屏、实体按键等多种方式触发光开关切换，为后续自动化程序开发灵活提供各种接口。



高可重复性

OSW光开关的切换次数可以达到1000万次，MEMS光开关可以达到10亿次。插入损耗随机切换100次的重复性小于0.02dB，为用户提供高度可靠的光路。



低插入损耗，低偏振相关性

通道一致性好各通路插入损耗小于1.0dB，偏振相关损耗小于0.05dB。



平台+模块化设计，支持多种控制方式

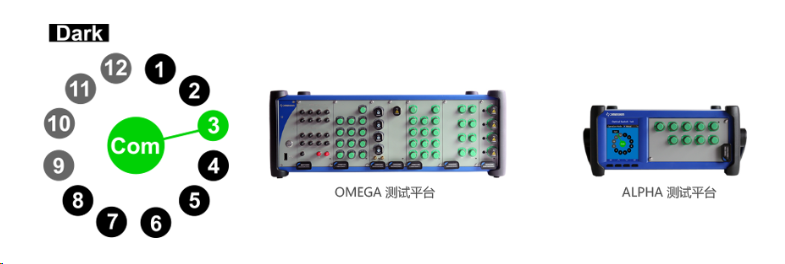

Dimension的通用测试平台，可以兼容包含OSW光开关在内的多种功能测试模块，具有可热插拔、可编程、可扩展性强、易于维护和管理、综合成本低等显著优势。支持网络、USB、触摸屏和实体按键等多种控制方式。机箱尺寸359x274x115 mm；单插槽模块 285x133x35 mm；双插槽模块 285x133x71 mm 。
