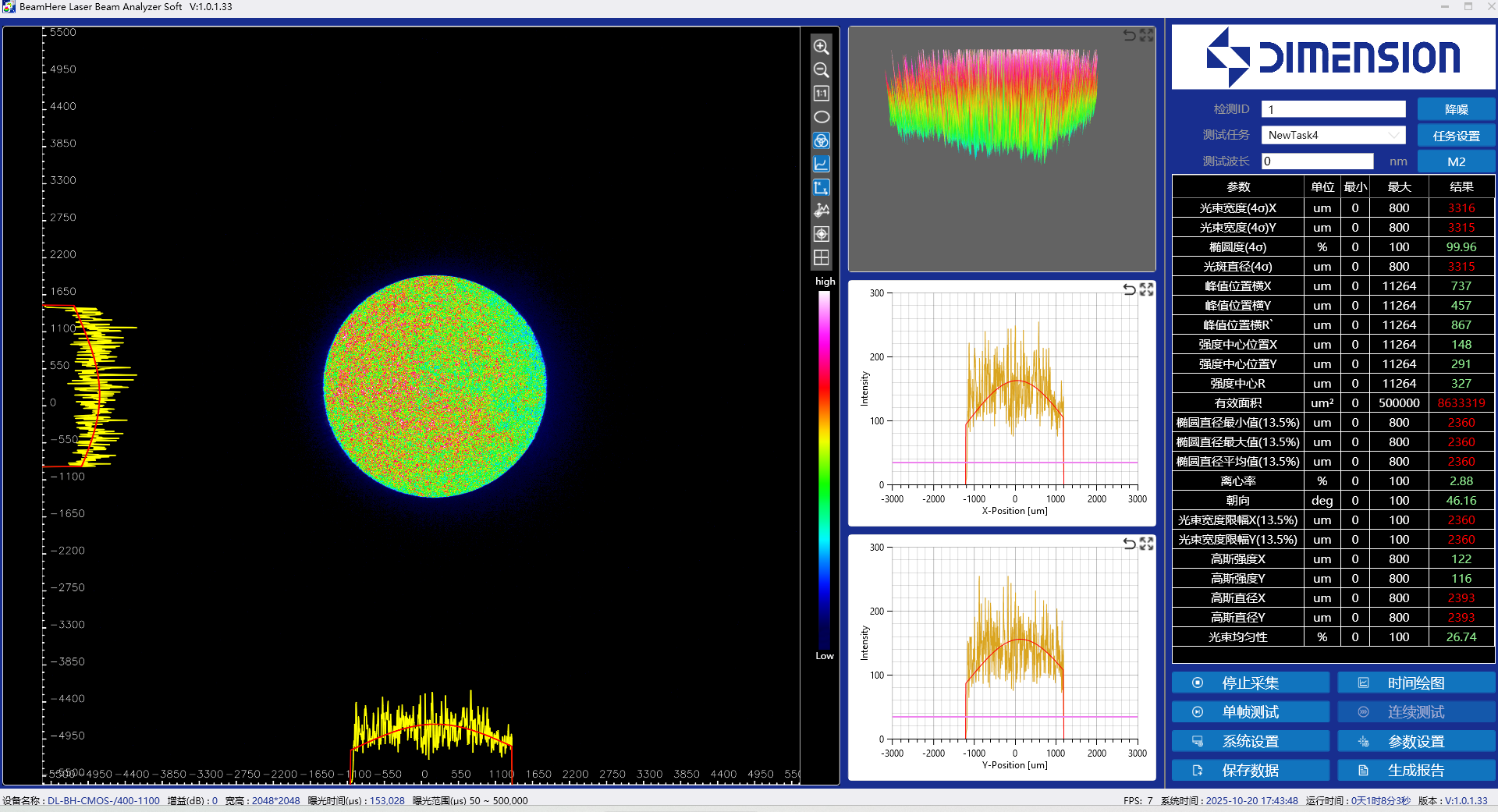

多模光纤跳线插芯出光面光斑测试结果





系统特点：

• 支持模场直径为微米级发光面的高精度检测，且可用于模场能量分布复杂的发光面光斑
• 测量波长范围覆盖紫外至近红外，具体取决于所选显微物镜与光斑分析仪的配置
• 系统结构精简，便于自主搭建，整体易于维护，测量速度快，结果直观可视
• 无需复杂操作即可手动进行测量，因意外导致的系统组件损坏风险低



典型应用范围：

适用于激光二极管、各类型的光纤、边发射激光器（EEL）、垂直腔面发射激光器（VCSEL）等多种产品的发光端面光斑测量分析。





1.光斑分析仪

Dimension-Labs 提供的扫描狭缝光斑分析仪系列包含三个型号，可实现在190-2700nm范围内的光斑分析。采用狭缝刀口双模式切换，将可测量光束直径拓展至2.5~10mm范围，在不外加衰减片的情况下就可以测量更高的功率；提供的相机式光斑分析仪包含两个型号，实现在400-1700nm范围内的光斑实时显示与分析。



对于光纤的测量领域，使用Dimension-Labs 提供的相机式光斑分析仪，可实现测量光纤出光面的光斑样貌、模场直径、模场面积的直接测量，同时宽波段的支持范围、多种衰减快捷可调等特性，搭配简单直观易于操作的的上位机，可极大程度节省额外调试所需的时间成本。通过选用不同的组件，可计算得到光纤发散角、数值孔径等参数。同时针对大光斑的应用，可定制不同靶面尺寸的相机式光斑分析仪。



2.95mm高精度显微物镜

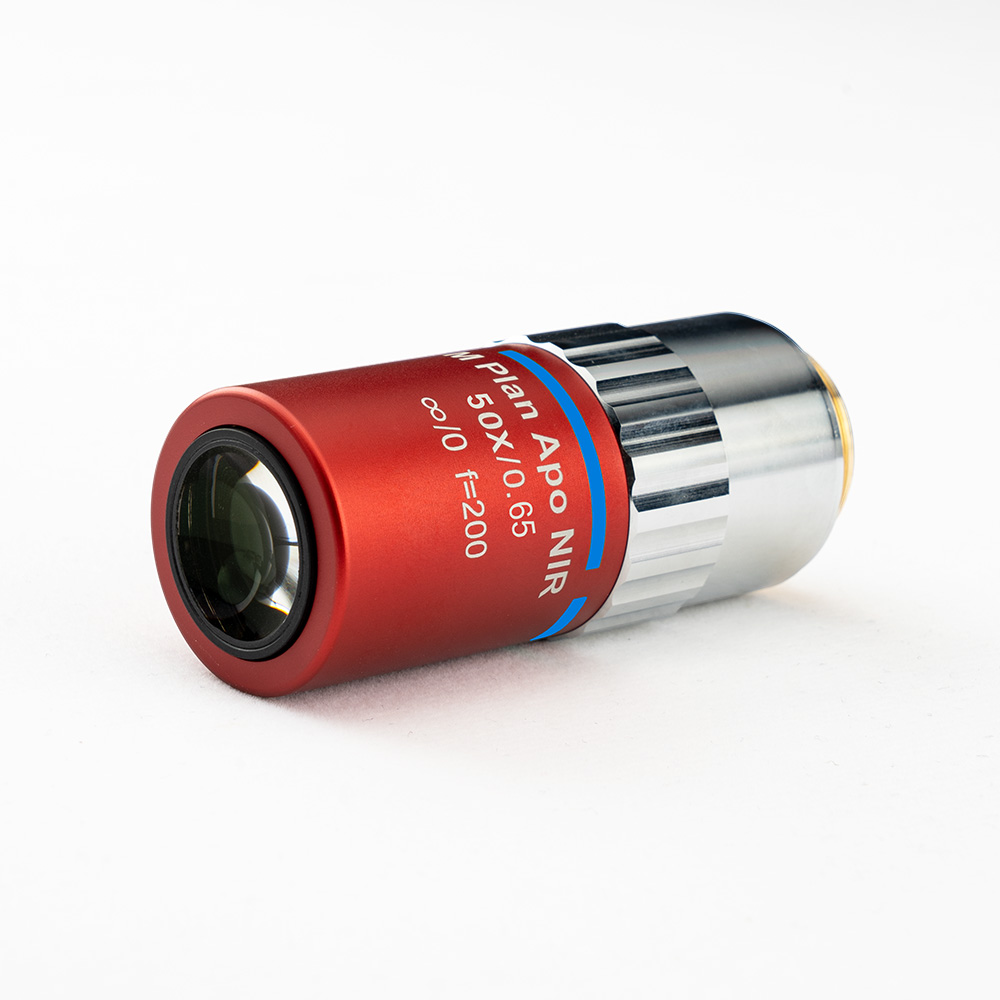

Dimension-Labs 提供的95mm科研与工业高精度显微物镜可用于紫外到近红外波段，355-532nm、400-700nm、400-1064nm、400-1800nm共四种波段范围可选，采用平场复消色差设计，广泛应用于半导体检测、激光加工、教育与学术研究等领域。



在光纤及自发光面光斑分析系统中，显微物镜的具体选型对系统性能尤为关键。物镜的规格直接决定了系统的放大倍率、成像质量、光路构成的复杂程度以及最终测量的准确性。针对不同特性的待测样品，如工作波段、工作距离、发光面尺寸、模场分布等参数各异，需匹配相应的物镜，以实现最佳的测量效果。



针对um级发光面光斑尺寸的测量需求，Dimension-Labs 提供多种分辨率与放大倍率的物镜选项，以适应不同应用场景：

• 若发光面光斑模场直径在10–30 μm范围内，则推荐选用20倍物镜。这样在保证了测量精度的同时，也能提供优秀的整体性价比。

• 对于发光面光斑模场直径极小（如约1 μm）的样品，其成像已接近衍射极限。此时应选用100倍物镜，该物镜具备高数值孔径和高分辨率，能够提供最佳的细节，确保光斑测量数据的准确性。

此外，Dimension-Labs 提供的95 mm平场复消色差物镜，可最大程度消除像差对测量结果带来的影响。同时95mm齐焦距离设计支持不同倍率物镜之间的快速拆装替换，替换后无需重新调整光路，极大提升了系统的灵活性与操作效率。



3.手动位移台

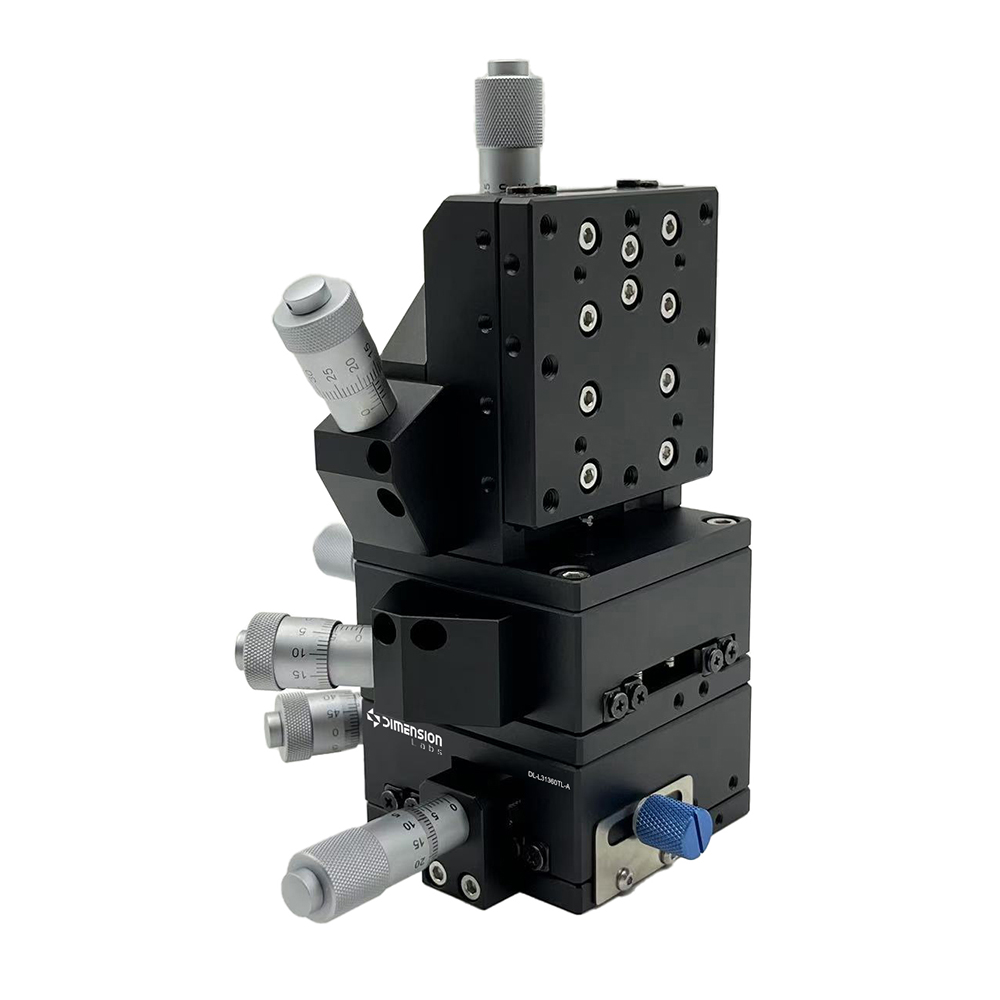

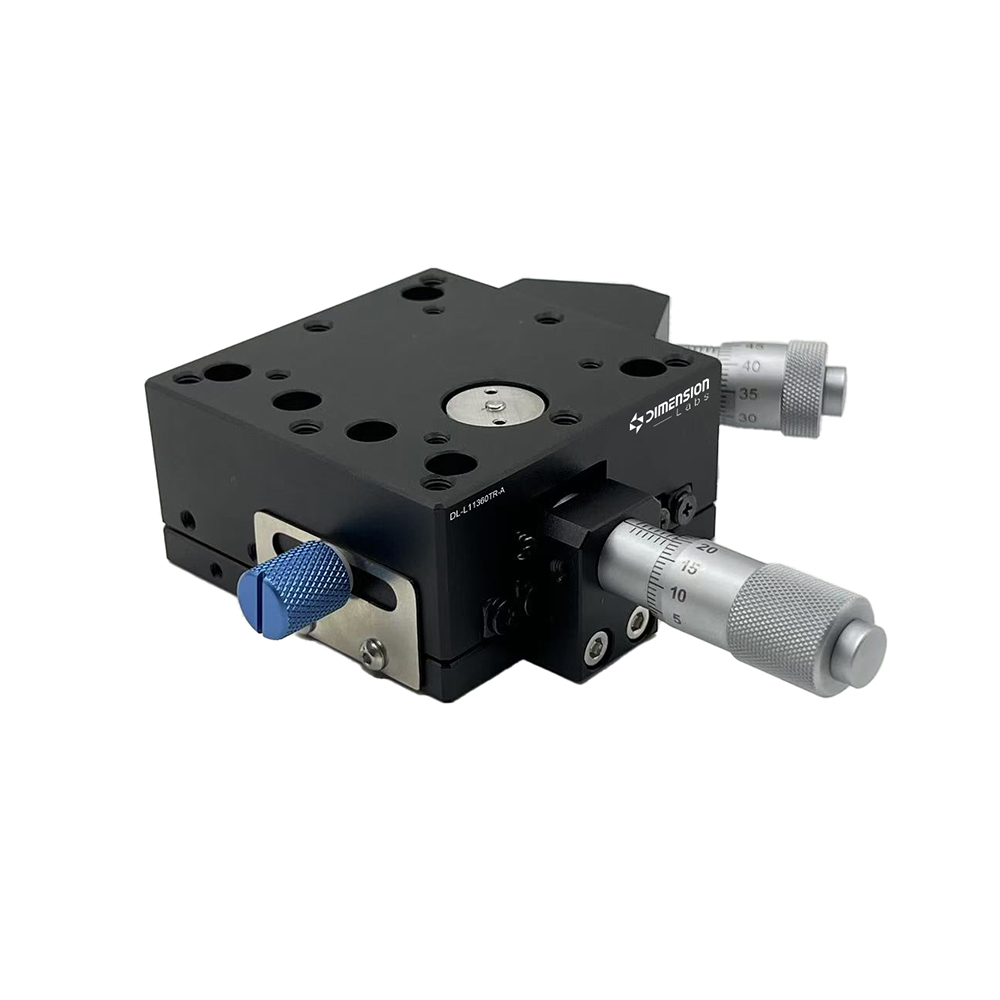

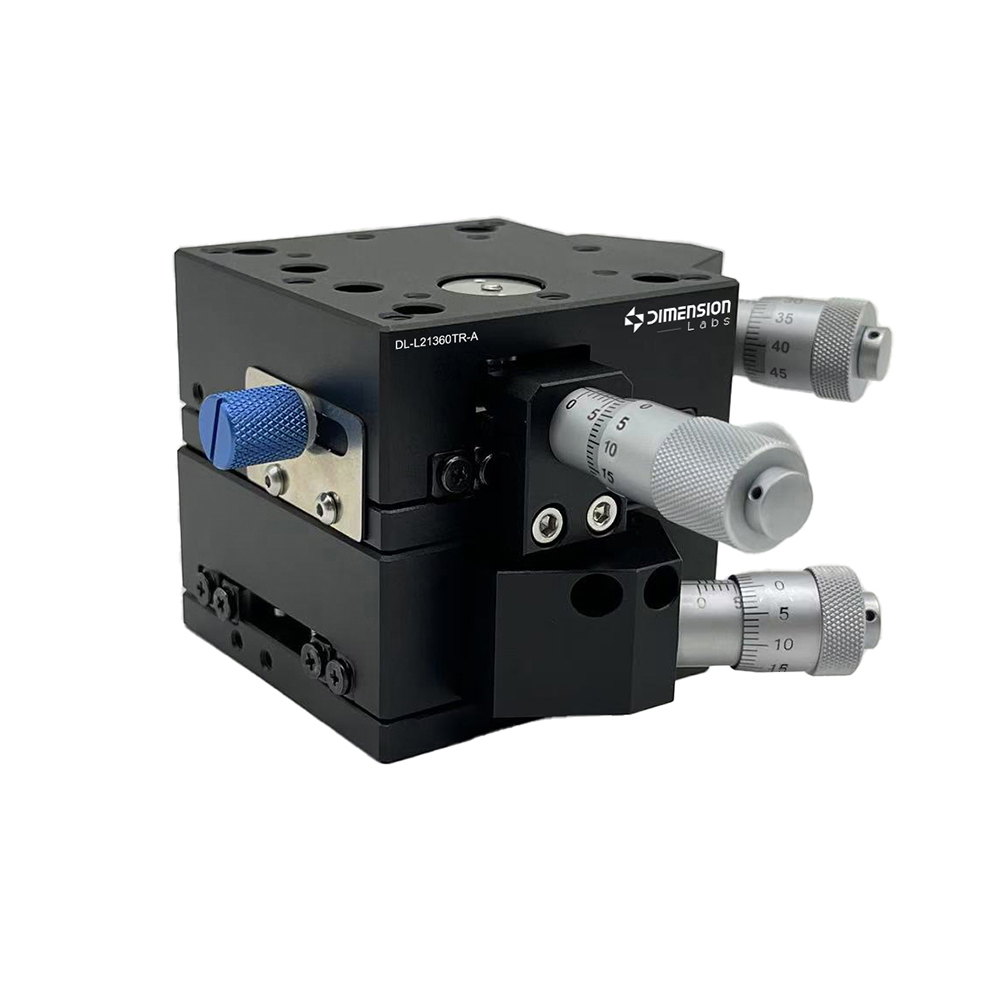

Dimension-labs 提供的手动位移台种类齐全，可根据客户需求选择性价比最优的水平位移台。提供一维、二维两种空间组立方式；驱动采用精密微分头驱动（要求更高的可选差动微分头调节驱动），驱动安装位置分左、右、中三类可选；普通平台直线位移精度可达3μm以内，轴承钢平台直线位移精度更可达0.5μm。



4.光学元件及光机件

Dimension-Labs 提供的各类光学元件及光机件构成了基础的系统结构。这些基础组件为光纤及自发光端面光斑分析系统提供高精度、高稳定性的支撑和固定，确保系统能在反复使用和移动中保持获得稳定且高质量的成像和检测效果。



在光纤及自发光面光斑分析系统中，使用由Dimension-Labs 提供的粗/细调可选高精度XYZ轴位移台和旋转位移台组件，搭配三轴可调节光学调整架，可轻松完成光轴对准操作，确保对样品光斑的测量准确性。

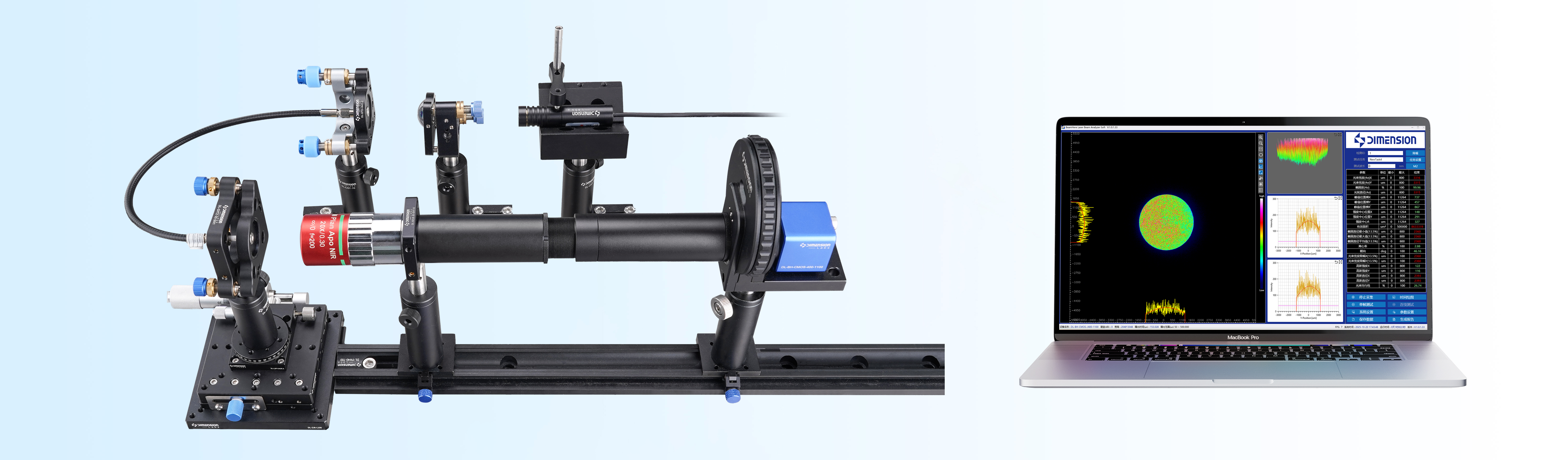

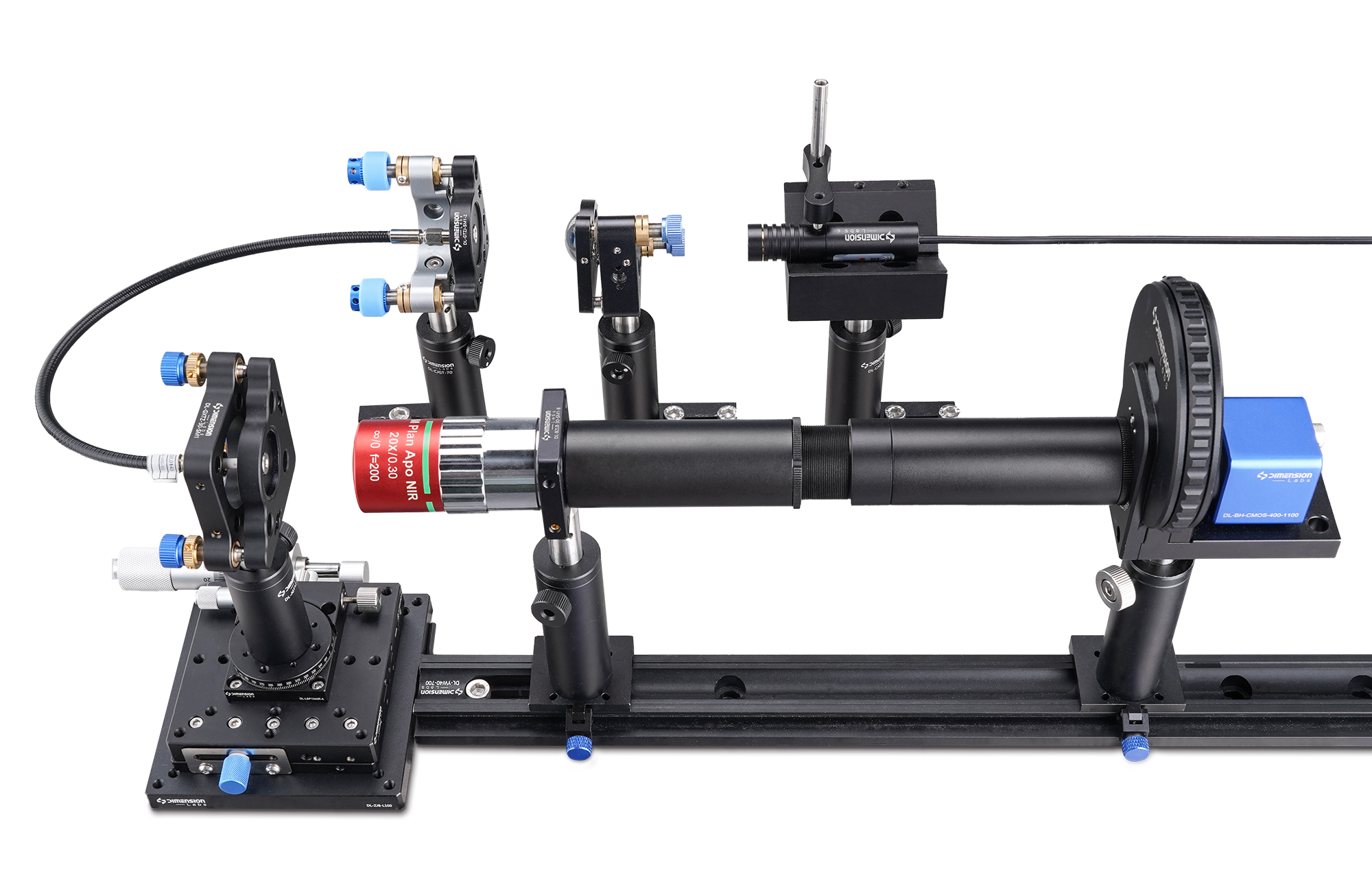

测试系统：光纤及自发光端面光斑分析系统                测试软件：BeamHere通用软件



方案各部件	部件型号	产品展示/应用场景
光斑分析仪	DL-BH-CMOS-400-1700 DL-BH-190-1100-B DL-BH-900-2700-B
95mm高精度显微物镜	DL-MMSOL-10x-0.3-95-PlnApo-NIR DL-MMSOL-20x-0.45-95-PlnApo-NIR DL-MMSOL-50x-0.75-95-PlnApo-NIR
手动位移台	DL-LSP1040L-A DL-LBD1144040R-A DL-L12565L-A
光学元件	SL10252004
光机件	DL-KCAZ-L1 DL-ZTJT-SM1-3 DL-JGT12-50 DL-YW40-300
