笼式光耦合系统

概述

光束准直耦合是光学系统中实现光信号高效传输的核心技术，其本质是通过光学元件将发散光束转化为平行光束（准直），并将其与目标介质（如光纤、光学器件等）精准对接（耦合）。其核心包括两个方面，1.准直：将发散光束转换为平行光，例如光纤准直器通过透镜调整光束发散角，使其接近平行。2. 耦合：将准直后的光束高效传输到目标设备，如光纤、探测器或加工工具。光束准直耦合系统通过提高光束质量、简化系统设计和增强稳定性，在通信、制造、医疗和科研等领域有广泛应用。其优势在于高效传输、精准调节和系统集成，是推动高精度技术发展的关键之一。由于耦合效率的高低直接影响到光信号的传输质量和系统的性能，所以为了实现高效的耦合，需要精确地调整光束的位置、角度等参数，使光束能够准确地进入光纤的纤芯，Dimension-labs搭建的笼式光耦合系统是一种高精度光学耦合装置，主要用于激光准直、光纤耦合及光路集成等领域。其核心设计基于模块化笼式结构，结合精密调整机构，可确保光路同轴性和稳定性。

1.优势与特点

●系统搭建灵活性高：使用面包板、支杆、叉压板、笼杆等多种机械结构件，能根据不同的实验或应用需求灵活搭建笼式系统。这种模块化的设计允许对各个器件的位置和角度进行精细调整，中间还可以加入其他光学元件，以实现最佳的光耦合效果。

●光耦合调节精度高：准直器安装在笼式调整架上，利用笼式调整架进行耦合过程的调节。笼式调整架能够提供高精度的位置和角度调整，使得自由空间光束能够更准确地耦合到光纤中，从而提高光耦合效率。对于对光功率传输要求较高的应用场景，这种高精度的调节能力可以有效减少光损耗。

●实时监测与分析：方案中使用激光功率计监测耦合效率。通过实时获取光功率数据，可以及时分析耦合情况，发现问题并进行调整。这有助于快速优化光路，提高整个系统的稳定性和可靠性。

●兼容性广泛：支持多种光源（如半导体激光器、光纤激光器）和传输介质（单模/多模光纤）

●高同轴性：笼式结构确保光路各组件严格同轴，减少因机械偏差导致的光损耗。

●模块化设计：支持快速更换组件（如不同焦距透镜、准直器），适配多种应用场景。

●抗干扰性强：通过物理隔离降低环境振动和电磁干扰对光路的影响。

●高稳定性：采用不锈钢或铝合金材质，保障长期使用中的机械刚性

2.方案描述

●方案器件包含面包板、支杆。叉压板、笼杆、笼式调整架、转接件、光纤跳线、光纤准直器、激光功率计等

●准直器安装于笼式调整架上，各器件利用笼杆搭建为笼式系统

●光纤激光经过准直器输出准直光束，再经过之后的准直器耦合进入光纤

●耦合过程利用笼式调整架调节

●利用功率计监测耦合效率

3.物料清单

产品名称	产品型号	产品描述
Ø25mm光学接杆	DL-ZG25-50	自带底座的25mm光学接杆
笼式系统安装件	DL-SPAZ-30-25	用于水平安装30mm笼式系统
接杆底座	DL-CSYB-25	外形规格（mm）:33.0×67.2×9.8;附件:1PCS M6带帽螺丝;材质:不锈钢;重量（g）:51;产品描述:配合接杆、接杆筒使用
叉型压板	DL-CSYB-25	外形规格（mm）:33.0×67.2×9.8;附件:1PCS M6带帽螺丝;材质:不锈钢;重量（g）:51;产品描述:配合接杆、接杆筒使用
单模光纤跳线	DL-SMPC-1310-1550-S2-1-L3-FU	波长范围（nm）:1260-1650;光纤长度(m):1;套管直径(mm):3;光纤接头类型:FC/UPC;中心波长(nm):1310/1550
笼式三维安装架	DL-GXTZ-30-SM1	外形规格（mm）：58.0×58.0×39.0，中心孔规格：SM1(1.035＂-40)螺纹孔

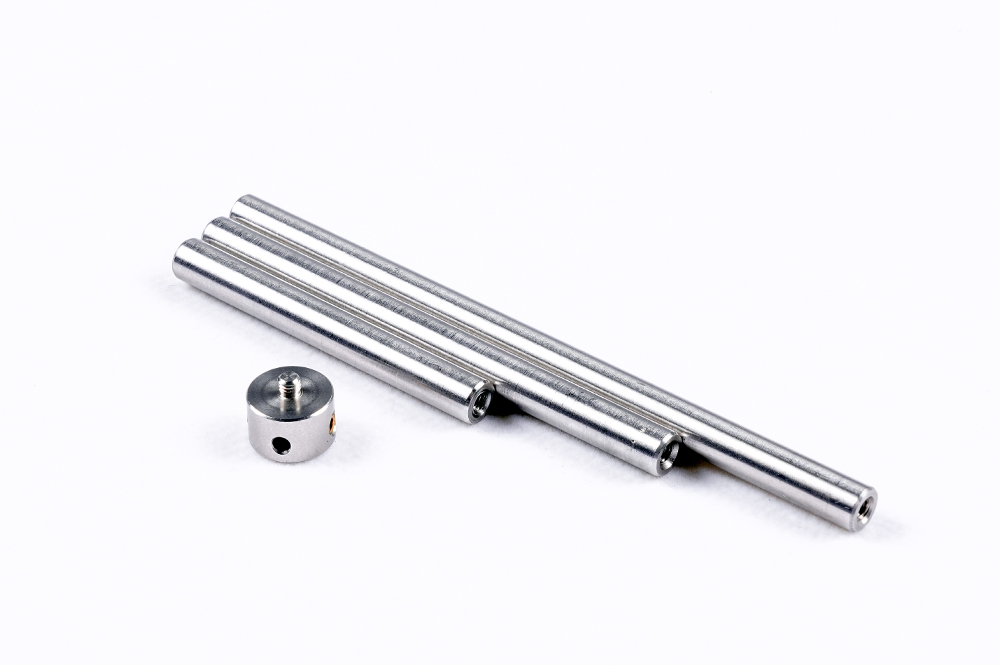

笼杆	DL-LG-150-M3	外形规格（mm）：Ø6.0×150.0
准直器转接件	DL-GZZQ-15-SM1	内径15mm，外螺纹SM1
标准光学面包板（DL-BZPB系列）	DL-BZBP-L0315-13	台板尺寸（mm）:300×150×13;台面平面度（mm/m²）:0.1;材料:铝合金;表面处理:黑色阳极氧化;光洁度（μm）:≤Ra1.6
定焦大光束准直器	FC5367101	焦距(mm):36.7;数值孔径:0.24;波长(nm):1310;带宽(nm):±30;束腰直径(mm):6.6

4.方案示意图

单模光纤跳线

● 低插入损耗

● 高回波损耗

● 高可靠性

● 可选波长范围广

单模光纤跳线

已选0件物料，总价（含税）：￥0.00

多模光纤跳线

已选0件物料，总价（含税）：￥0.00

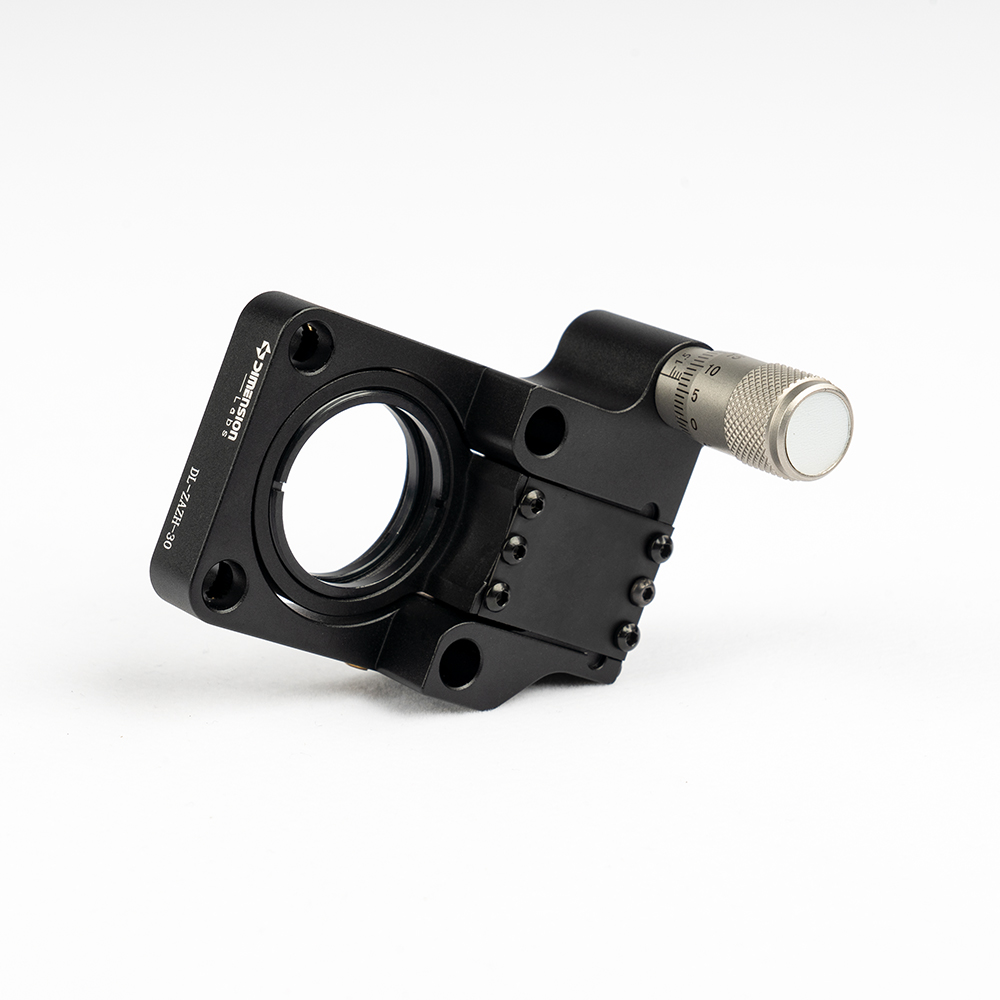

笼式三维安装架

● ±5º俯仰/倾斜，沿光轴的±3 mm线性移动；

●可安装Ø1英寸(25.4 mm)光学元件；

● 最小光学元件厚度：0.12英寸(3 mm)

● 兼容30 mm笼式系统；

● 两侧可通过M4螺纹孔安装接杆；

Dimension-labs的30mm笼式系统光学调整架DL-GXTZ-30-1可安装厚度至少为0.12英寸(3 mm)的Ø1英寸光学元件；光学元件通过位于顶部的尼龙顶丝固定。DL-GXTZ-30-SM1可安装厚度最多为0.4英寸(10.0 mm)的Ø1英寸光学元件；通过SM1螺纹卡环夹持固定。此光学调整架具有三个M6x0.25调节器。安装座的三个调节器都能使用侧面的M3固定螺丝独立锁定。

调整架兼容我们的30 mm笼式系统。前板上的笼杆孔尺寸足够大，可实现±4º俯仰和倾斜调节，且不会影响笼杆。安装座沿笼杆滑动到所需的位置后，可使用后板上的M3固定螺丝固定位置。安装座后板的两侧各有一个M4 x 0.7安装孔，可直接安装接杆。

笼式三维安装架

已选0件物料，总价（含税）：￥0.00

光纤准直器-非球面镜系列

●工作波长：350-1700nm，可定制

●进口高品质非球透镜

●303不锈钢外壳

●2.2mm宽键，适用单模光纤

●镀膜：双面增透膜

Dimension-labs的非球面镜低功率系列光纤准直器采用直径6mm、焦距8mm或15mm的镀增透膜非球面透镜作为镜片，带有FC/PC、FC/APC或SMA接口，在经过出厂预对准后可以用于准直从单模或者多模光纤跳线输出的发散光，并且拥有衍射极限的性能。其可准直的波长范围从350nm到1700nm，并且因为非球面透镜会产生色差，所以有效焦距(EFL)与波长有关（设计波长是指与理想光束发散角对应的波长）。

光纤准直器外壳为不锈钢或铝合金材质，可以通过拧松侧面的螺钉来微调焦距，产品体积小，结构紧凑，方便集成，可以应用于多种光学应用中，尤其是可以接光纤输出光功率小于10w的跳线。Dimension-labs为您提供多种规格的非球面镜低功率系列光纤准直器，以满足您所需的多种应用。
