光束准直耦合是光学系统中实现光信号高效传输的核心技术，其本质是通过光学元件将发散光束转化为平行光束（准直），并将其与目标介质（如光纤、光学器件等）精准对接（耦合）。其核心包括两个方面，1.准直：将发散光束转换为平行光，例如光纤准直器通过透镜调整光束发散角，使其接近平行。2. 耦合：将准直后的光束高效传输到目标设备，如光纤、探测器或加工工具。光束准直耦合系统通过提高光束质量、简化系统设计和增强稳定性，在通信、制造、医疗和科研等领域有广泛应用。其优势在于高效传输、精准调节和系统集成，是推动高精度技术发展的关键之一。由于耦合效率的高低直接影响到光信号的传输质量和系统的性能，所以为了实现高效的耦合，需要精确地调整光束的位置、角度等参数，使光束能够准确地进入光纤的纤芯，Dimension-labs搭建的空间光耦合系统结构灵活，光束准直耦合效果好，可以多角度的调整光束位置，极大地提升了耦合精度。
1.优势和特点：
●结构灵活：方案采用面包板、支架、多维调整架等组合，搭建灵活，可根据不同需求调整布局，适应多样化的实验或应用场景。
●光束控制精准：通过准直器将高发散光转换为自由空间准直光束，并以恒定直径传输，能有效控制光束质量，减少传输过程中的能量损耗。
●耦合调节便利：准直器安装在转接件上，转接件安装于多维调整架，可方便地调节准直器方位，从而提高光纤之间的耦合效率。
●实时监测反馈：利用激光功率计实时监测耦合效率，便于及时调整和优化耦合过程，确保方案的稳定性和可靠性。
●方案可定制：客户可根据需求灵活选用光学元器件，也可在系统中加入其他光学元件。
2.方案描述：
l方案器件包含面包板、支架、多维调整架、转接件、光纤跳线、光纤准直器、激光功率计
l准直器安装于转接件上，转接件安装于多维调整架
l调整架固定在支架上，支架固定在面包板上
l光纤激光经过准直器输出准直光束，再经过之后的准直器耦合进入光纤
l耦合过程利用调整架调节方位
l利用功率计监测耦合效率
3.物料清单
|
产品名称 |
产品型号 |
产品描述 |
|
12mm光学接杆 |
DL-JG12-75 |
外形规格（mm）:Ø12.0×75.0;接杆长度:75.0mm;附件:1PCS M4机米螺丝;材质:不锈钢;重量（g）:62 |
|
12mm接杆筒 |
DL-JGT12-75 |
外形规格（mm）:Ø25.0×75.0;长度:75.0mm;材质:铝合金;重量（g）:80 |
|
接杆底座 |
DL-JGDZ-25 |
外形规格（mm）:Ø32.0×11.0;材质:不锈钢;重量（g）:31;产品描述:配合接杆、接杆筒使用 |
|
叉型压板 |
DL-CSYB-25 |
外形规格（mm）:33.0×67.2×9.8;附件:1PCS M6带帽螺丝;材质:不锈钢;重量（g）:51;产品描述:配合接杆、接杆筒使用 |
|
单模光纤跳线 |
DL-SMPC-1310-1550-S2-1-L3-FU |
波长范围（nm）:1260-1650;光纤长度(m):1;套管直径(mm):3;光纤接头类型:FC/UPC;中心波长(nm):1310/1550 |
|
可调光学调整架 |
DL-GTZJ-SM1-5 |
外形规格（mm）:90.4×90.4×57.3;中心孔规格:SM1(1.035＂-40)螺纹孔;适用光学元件厚度（mm）:＜12.5;调节轴数量:5轴（带橡胶旋钮）;产品描述:±4º的俯仰和倾斜调节，±2.0mmXY轴平移，±3.2mmZ轴平移 |
|
准直器转接件 |
DL-GZZQ-15-SM1 |
内径15mm，外螺纹SM1 |
|
标准光学面包板（DL-BZPB系列） |
DL-BZBP-L0315-13 |
台板尺寸（mm）:300×150×13;台面平面度（mm/m²）:0.1;材料:铝合金;表面处理:黑色阳极氧化;光洁度（μm）:≤Ra1.6 |
|
光纤准直器-非球面镜系列 |
FC1065153B24 |
焦距(mm):15.3;数值孔径:0.16;波长(nm):600-1050;光束直径(mm):3.1 |
4.方案示意图：
单模光纤跳线
● 低插入损耗
● 高回波损耗
● 高可靠性
● 可选波长范围广
已选0件物料，总价（含税）：￥0.00
已选0件物料，总价（含税）：￥0.00

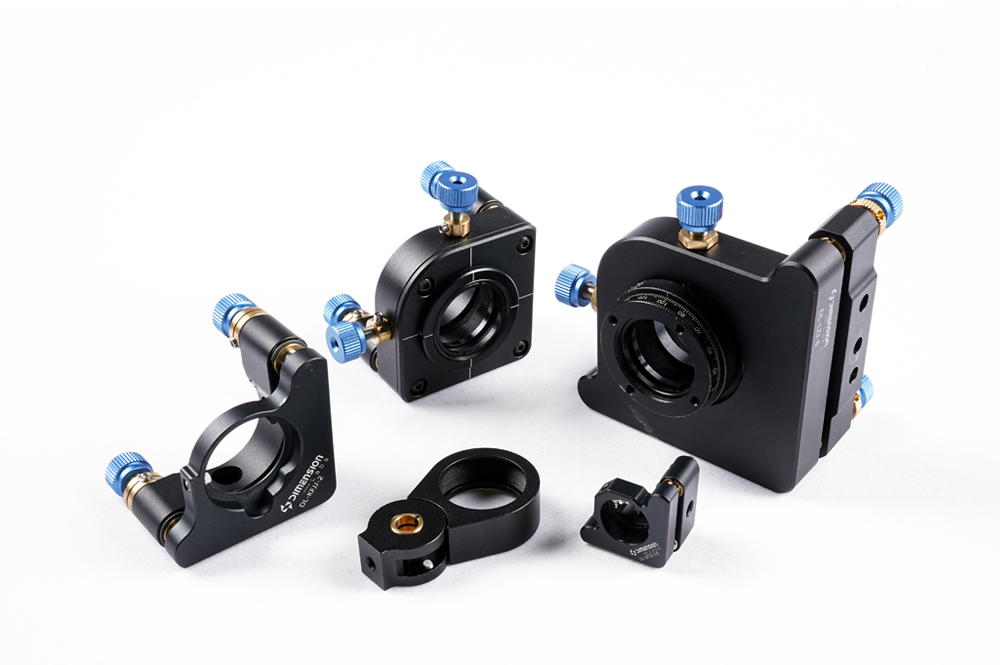

可调光学调整架
● 5个精密调节轴可实现±4°/±2°的角度调节，±1.5/±2.0mm的X、Y轴平移，±3.2mmZ轴平移;
● 带有标准SM05(0.535"-40)/SM1(1.035‘’-40)/M30/SM2(2.035"-40)螺纹；
● 两个侧面都带有M4沉头孔（带M6螺纹）用于安装接杆；
Dimension-labs的五轴光学调整架拥有5个调节轴，可进行角度和X、Y轴平移。其中角度调节由三个M6x0.25螺纹副控制，X、Y轴调节由两个M5x0.25螺纹副控制。每个轴都带有锁紧螺母，可在调节完毕后进行锁紧，以保持稳定。调整架中心孔带有标准SM05(0.535"-40)/SM1(1.035"-40)/M30/SM2(2.035"-40)内螺纹。调整架面板上刻有垂直和水平方向刻度线，方便中心孔的对准。调整架两个侧面都带有多个M4沉头孔（带M6螺纹），可根据需要自行选择一个与接杆连接。
已选0件物料，总价（含税）：￥0.00
已选0件物料，总价（含税）：￥0.00
光纤准直器-非球面镜系列
●工作波长：350-1700nm，可定制
●进口高品质非球透镜
●303不锈钢外壳
●2.2mm宽键，适用单模光纤
●镀膜：双面增透膜
Dimension-labs的非球面镜低功率系列光纤准直器采用直径6mm、焦距8mm或15mm的镀增透膜非球面透镜作为镜片，带有FC/PC、FC/APC或SMA接口，在经过出厂预对准后可以用于准直从单模或者多模光纤跳线输出的发散光，并且拥有衍射极限的性能。其可准直的波长范围从350nm到1700nm，并且因为非球面透镜会产生色差，所以有效焦距(EFL)与波长有关（设计波长是指与理想光束发散角对应的波长）。
光纤准直器外壳为不锈钢或铝合金材质，可以通过拧松侧面的螺钉来微调焦距，产品体积小，结构紧凑，方便集成，可以应用于多种光学应用中，尤其是可以接光纤输出光功率小于10w的跳线。Dimension-labs为您提供多种规格的非球面镜低功率系列光纤准直器，以满足您所需的多种应用。
已选0件物料，总价（含税）：￥0.00
已选0件物料，总价（含税）：￥0.00
已选0件物料，总价（含税）：￥0.00
LPM光电式激光功率计
●5种探头多维适配
●旋转/笼式/超薄/高功率
●兼容空间光/光纤光
●波长覆盖：200-2600nm
●皮瓦级弱光到20W
●最大探测直径12mm(可定制)
●高清数显/便捷切换
●智能PC端软件/APP
●蓝牙/USB/模拟连接
已选0件物料，总价（含税）：￥0.00
Ø12mm光学接杆
●顶部一个M4螺纹孔，底部有一个M6螺纹孔；
●Ø25mm精密研磨不锈钢；
Dimension-labs的12mm光学接杆均由不锈钢精密研磨加工。接杆顶端有M4螺纹孔，可安装光学组件，底部有M6螺纹孔可安装接杆底座，与叉形压板配合固定接杆。接杆侧面有一个Ø3.0mm通孔，当锁紧需要更大扭矩时使用。
已选0件物料，总价（含税）：￥0.00
12mm接杆筒
● 与12mm光学接杆配合使用；
● 防滑阻尼设计，可以在松开锁紧旋钮的情况下，进行可控的自由调节，然后进行锁紧；
● 带有M5旋钮锁紧螺丝；
● 底部带M6螺纹孔；
Dimension-labs的12mm接杆筒中心孔头部带有方形切槽，提供与接杆双线接触，提高接杆安装后的稳定性。侧面带有一个M5锁紧旋钮，方便锁紧接杆。锁紧旋钮下面有一个带弹簧压持的基米螺丝，可以在锁紧旋钮松开的状态下对，对接杆提供一个预紧力，从而可以进行可控的自由调节。
已选0件物料，总价（含税）：￥0.00
