铌酸锂(LiNbO₃)晶体

电光晶体铌酸锂（LiNbO3）的工作过程基于电光效应，以下是其工作过程的详细介绍：

基本原理

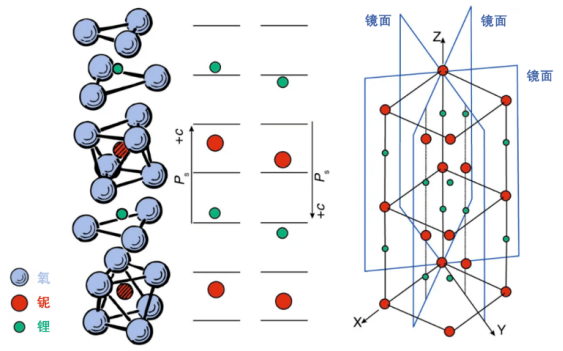

铌酸锂晶体属于三角晶系，3m晶类，是负单轴晶体，其折射率椭球为以Z为对称轴的旋转椭球，垂直于Z轴的截面为圆 。当对铌酸锂晶体施加电场时，晶体的折射率会发生变化，这就是电光效应。其电光系数矩阵中，不为0的r33分量相对较大，是电光调制利用最多的分量，同时r42也较大，可应用于偏振调制。

工作过程

• 光信号输入：输入光波经过Y分束器时，光波能量被平均分配到上下两个调制臂中。
• 电光效应调制：在上下两调制臂的铌酸锂波导上施加电压，通过电信号产生的电场改变晶体的折射率，从而改变上下两波导的相位。
• 光信号干涉：经过电光效应调制后的两束光，在经过Y形合束器时发生光的干涉。
• 光信号输出：干涉后的光信号在输出端形成光强的0-1分布，达到对光波的调制目的，最终实现光信号的输出。
