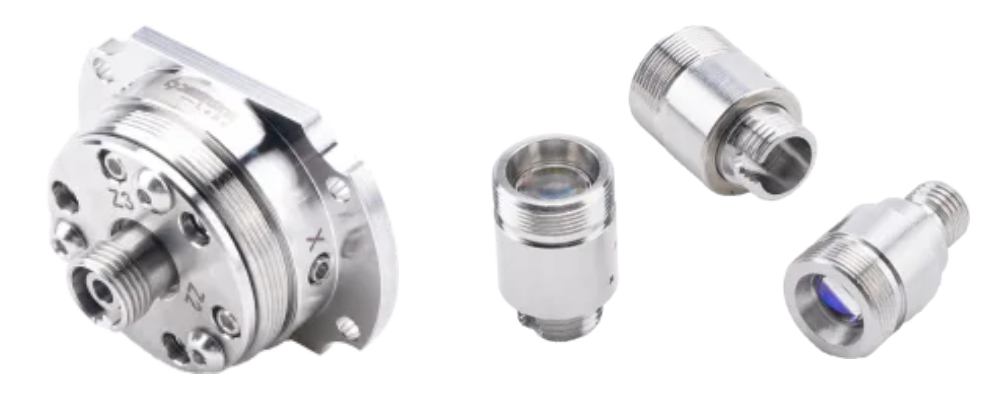

在光学系统中，光束的传播通常会以自由空间或光纤的形式展现，根据不同的应用场景，多数情况下需要互相转变光束传播介质。连接光束不同传播介质的桥梁自然离不开一类光学器件：光纤准直器/耦合器。



由于光电行业的快速发展，众多的光电器件衍生出了丰富多样的产品型号，对于多数不经常使用或不熟悉具体产品的用户来说，若要从茫茫器件中选出合适的单品往往会比较吃力。从整体上来说，产品选型需要把握两个方向：一是关键参数，二是应用场景，对于准直器/耦合器也是如此。



选型方向一：关键参数

准直器/耦合器的性能参数有很多，其中影响产品选型的关键参数如下：

· 工作波长

· 数值孔径

· 光束直径

· 尺寸大小

· 光纤接口



工作波长：准直器/耦合器的内部结构是光学元件+机械外壳，无论是单个镜片还是元件组，都会存在设计波长及波段范围，根据实际的光束选择匹配的波长或波段才能发挥产品真正的性能。





数值孔径NA：在数学上表达为 NA=nsinθ，描述了收集光束的能力。所选准直器与光纤的NA需要相互匹配，做光纤激光准直时，准直器的NA需要略大于出射光线；做空间激光耦合时，准直器的NA需要略小于耦合光纤。





光束直径：光纤激光经过准直器输出空间光，光束直径直接影响了后续光学器件的尺寸以及是否需要对准直光束进行扩束；同时当准直光束耦合进入光纤时，如果光束直径不匹配，则会产生较大损耗。





尺寸大小：不同种类的准直器/耦合器的外部机械结构区别较大，选型时需注意产品整体外壳直径、机械长度以及安装螺纹，其中常见的标准安装螺纹包括M6、M8、M9、M12、SM05、SM1等。



光纤接口：常见的光纤接口有FC/PC、FC/APC、SMA等，选择准直器/耦合器时需要适配所使用的光纤接口，否则无法使得准直器与光纤锁紧固定。



选型方向二：应用场景

不同种类的准直器/耦合器核心功能基本一致，但各个产品侧重应用方向不同，常见应用如下：

· 激光准直

· 光谱分析

· 光束质量分析

· 自由空间光耦合

· 焦点及发散角调节

· 多色光准直与耦合

· 大光束直径准直输出





了解更多，请咨询维度光电。
