超高自由度|维度光电六轴光纤耦合位移台

Dimension-labs 推出的六轴光纤耦合位移台在高分辨率手动滑台(XYZ)基础上增加了角度滑台(θx θy θz)的6轴滑台。底板上的两个M6腰形安装槽孔用于固定位移台;提供的六轴光纤耦合位移台采用精密的5组交叉滚柱导轨和9个微分头组合,结构紧凑,精度高,负载大。



其中X、Y、Z三轴都各有一个粗调微分头和微调微分头,粗调行程±6.5 mm,分辨率可达10 μm,微调行程 ±0.3 mm,微调通过差动结构分辨率可达0.5 μm。3个角度调节轴:θx轴行程 ±3°、分辨率0.49',θy轴行程 ±3°、分辨率0.46',θz轴行程 ±4°、分辨率0.55'。六轴光纤耦合位移台常用于需调整光纤阵列和光波导等光轴相应旋转方向的多芯器件调芯、耦合测试系统硅光芯片耦合等。





产品特点

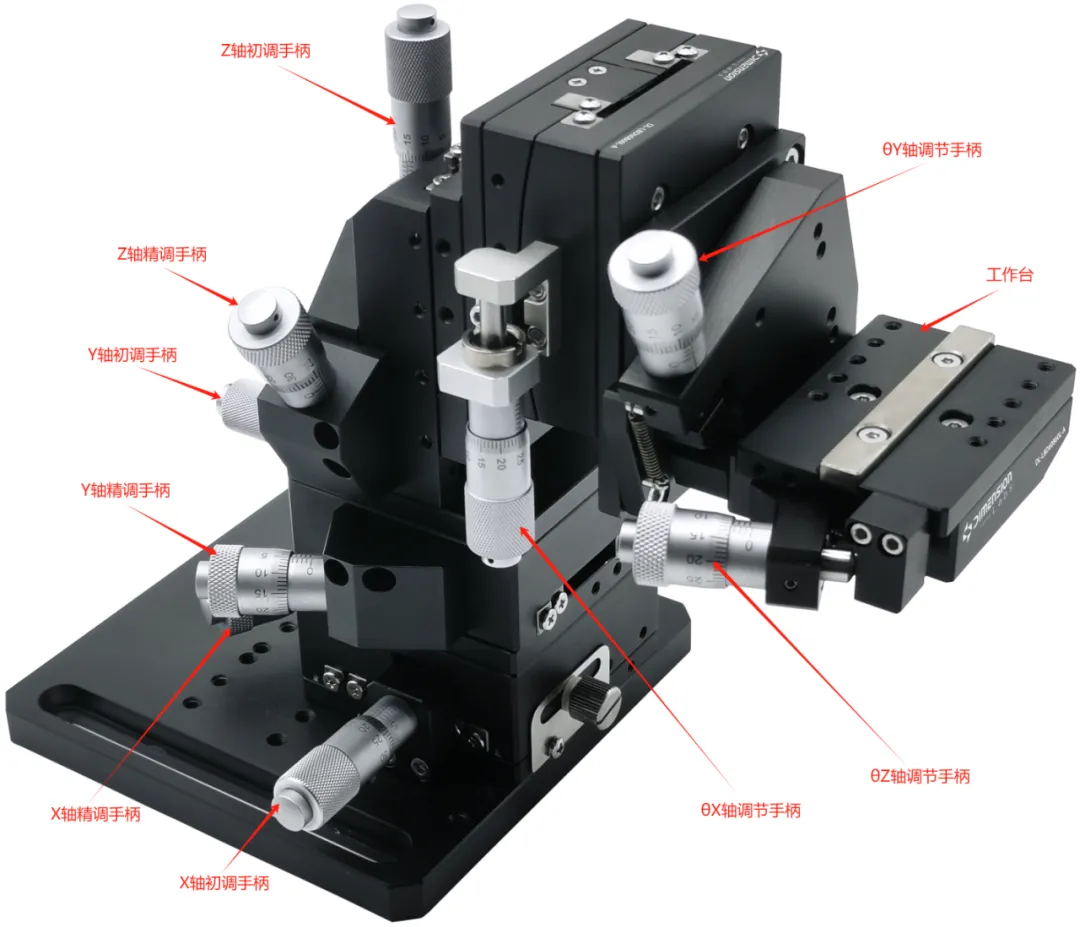

1、超高自由度:六轴光纤耦合位移台带有6组交叉滚珠导轨和9个微分头组合,X轴、Y轴和Z轴都可进行粗调及微调,也可实现θX、θy、θz(摆动、俯仰和偏转)角度调节,X、Y、Z三轴都各有一个粗调微分头和微调微分头,3个角度调节轴各带一个微分头。

2、超高分辨率:除了交叉滚珠导轨和微分头,六轴光纤耦合位移台内部还带有差动结构,利用杠杆原理,实现更高精度的调节。

3、超高稳定性:六轴光纤耦合位移台带锁紧装置,当将器件调节至指定位置时,可通过侧边的螺钉锁紧。其中,XYZ位移调节通过1.5 mm内六角扳手锁定,θX轴角度调节通过手拧螺钉锁定,也可利用一字型扳手锁定。

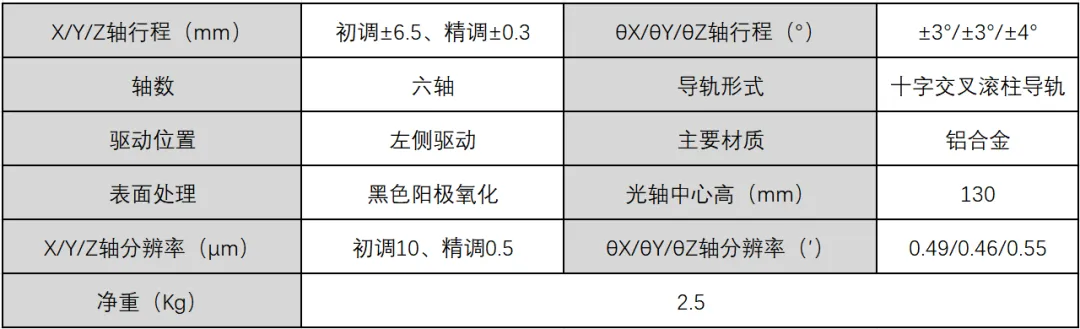

技术参数



适用场景

光通信领域:在光纤连接、光器件制造以及光通信设备的测试和维护过程中,六轴光纤耦合位移台能够实现高精度的光纤对接和耦合,确保光信号的高效传输。它能够帮助操作人员精确地调整光纤位置,从而提高光纤连接的质量,减少光损耗。





总结

综上所述,六轴光纤耦合位移台凭借其高自由度、高稳定性以及广泛的适用性,在光纤通信和其他光学领域中发挥着重要的作用。如需更多信息,可以查阅维度光电产品官网、六轴光纤耦合台的产品手册或咨询相关光学领域的专家。





了解更多,请访问维度光电官网

https://dimension-labs.com

或扫描下方二维码关注我们,与我们联系!
